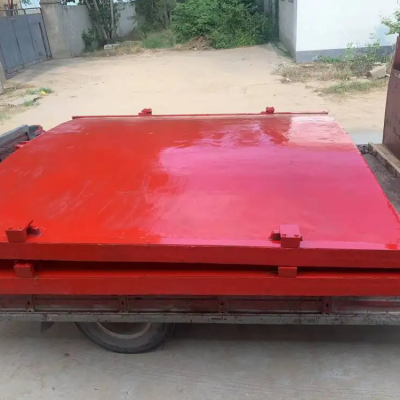

 铸铁闸门是一种小型平板闸门，广泛使用于取水输水、市政建设，给水排水、农田灌溉等工程中，通常设置在渠道、涵管的进水口，用作工作闸门调节流量、控制水位，或用作检修闸门关闭孔口挡水。 铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门框两部分组成，门体和门框的材料为铸铁，一般整体铸造、整体加工。 门体一般采用面板与加强肋的结构，面板可做平面或拱形。门体一般整体铸造和机加工，但尺寸较大的可采用分块组成式。门体上一般采用整体式金属止水，兼作支承滑块，金属止水用同材料制作的沉头螺钉紧固在门体上，螺钉头部与止水工作面一起精加工，一些尺寸较大的也可“P”形橡皮止水。 门框为铸铁闸门与基础之间的连接构件，相当于平面钢闸门的埋高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工，导轨可用螺栓（螺钉）与门框相接，或与下部门框整体铸造，在门体开启到位置时，导轨的***应高于门体的水平中心线。 3、采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。 4、品种规格齐全,适应性广。 5、与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的。

 弧形闸门门体结构 弧形闸门的本体由门叶、支臂、支承铰和止水装置四部分组成。门叶是近似平面体系的弧形受压面，由弧形面板和主次梁的梁格体系构成。门叶梁格布置有主横梁系与主纵梁系两种形式。主横梁系多用于露顶式或宽高比较大的弧形闸门；主纵梁系常用于高水头宽高比较小的潜孔式弧形闸门。弧形闸门的支臂支撑门叶并传递径向合力于支铰轴上。特窄的弧形闸门也有做成一个支臂框架的，称为独支臂弧形闸门。支臂有直支臂和斜支臂之分，后者多用于孔口宽度大的露顶式弧形闸门。每侧支臂多由两根承压构件（柱）组成。对高度较大的，每侧也有用三根承压构件的。支承铰由连接支臂的铰链、固定轴和固定铰座组成。铰座牢固地与建筑物上的埋设构件联接，并传力于基础上。支铰要转动灵活，其安装位置应高出下游水面。支承铰的形式有圆柱铰和圆锥铰等。圆柱铰构造比较简单，制造、安装也较方便，应用普遍；圆锥铰多用于大跨度（宽）露顶式弧形闸门上。 弧形闸门埋设构件 包括侧止水座、底坎止水座、顶止水装置和支铰座承重构件，一般均埋入混凝土相关部位表面以内，起止水严密和承重作用。中、小型及承受总水压力不大的弧门止水装置用一般橡皮，潜孔式高压力弧形闸门用***密封橡皮。露顶式弧形闸门的支铰座承重构件一般均埋入闸墩的悬伸牛腿内；潜孔式弧形闸门支铰座承重梁有的直接埋入大体积混凝土内，有的两端插入边墙内锚固。

  水库闸门/水渠闸门/水利闸门属于闸门的一种产品，主要适用于给排水、防汛，水利水电工程中用来截止、疏通水流的作用，尤其是风景区、道路工程，构筑物不适合安装使用明杆式铸铁镶铜闸门的场合。铸铁闸门在启闭时应当注意闸板的上、下极限位置，必须安装限位开关才能避免破坏闸门与启闭机，在启闭机使用操作过程中如果发现异常情况，务必立即停止使用并采取合适的方法排除安全隐患。铸铁闸门和启闭机在安装后一定时间内，必须在止水面上抹黄油进行保养，以确保启闭时闸板与闸框的止水结合面光滑，当闸门关闭时在距底面100mm处，将闸门关闭停止1分钟，以充分利用门底部的激流将槽内的杂物冲洗干净后再将铸铁闸门关闭。渠道闸门是我厂吸收国内外***结构和工艺，而进行设计改进的一种给排水及污水处理的理想设备。本闸门的制造加工符合建设部CJ/T3006—1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1Mpa以下的用在管道口和交汇窖井、泥沙池、污水渠道、原站井水口，清水池等地方，用以截止疏通水流或调节水位。并与手轮式启闭机组合配套使用。 水库闸门/水渠闸门/水利闸门结构特点：本闸门是由门框、闸板、导轨、橡胶密封条、可调整密封机构等到部件组成
