钢制叠梁门钢制叠梁闸门钢制叠梁闸门的作用
| 产品特性： | 铸铁闸门 | 加工定制： | 是 |
|---|---|---|---|
| 处理污水量： | 7000m3/h | 品牌： | 坤禹 |
| 订货号： | 5 | 货号： | 1 |
| 型号： | 4 | 臭氧用量： | 3g/h |
| 空气量： | 2m3/min | 贮气罐容积： | 45m3 |
| 流量计规格： | 3m3/h | 出水管口径： | 400mm |
| 进水管口径： | 900mm | 外形尺寸： | 9cm |
| 曝气机功率： | 1kw | 水泵功率： | 11kw |
| 规格： | 1200 |

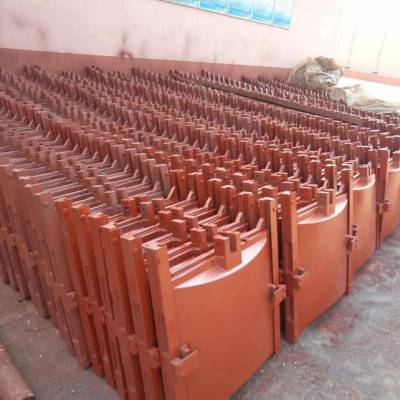

手动钢制闸门主要构件简介
门板
1，手动钢制闸门的门板应整体铸造，闸孔在400mm及其以上时应设置加强肋。
2，手动钢制闸门的门板应按工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度应不大于构件长度的1/1500。
3，手动钢制闸门的门板的厚度应在计算厚度上增加2mm的腐蚀裕量。
4，闸孔尺寸在600mm及其以上时，门板的上端应设置安装用吊环或吊孔。
门框
1，手动钢制闸门的门框应整体铸造，在工作水头下，其拉伸、压缩和剪切强度的安全系数不小于5。
2，手动钢制闸门的门框的厚度应在计算厚度上增加2mm的腐蚀裕量。
手动钢制闸门导轨简介
1，导轨应按工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5。在门板开启到位置时，其导轨的***应高于门板的水平中心线。
2，导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。
手动钢制闸门密封座简介
1，密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。
2，密封座工作表面不得有划痕、裂缝和气孔等缺陷。
3，密封座的板厚，应符合表4规定。
吊耳或吊块螺母
1，门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近门板的重心垂线。在工作水头启闭时，其拉伸、压缩和剪切强度的安全系数不小于5。
2，吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接。
闸门孔口规格 板厚
≤700 ≥6
>700～1100 ≥8
>1100～2000 ≥12
>2000～3000 ≥14
注：矩形的密封座厚度以闸孔的长边尺寸为准。
3，吊块螺母与门板的连接结构，应能防止吊块在门板的螺母匣中转动，对于明杆式闸门，吊块螺母为普通螺纹，可用销或螺钉固定，对于暗杆式闸门，吊块螺母为梯形螺纹，与传动螺杆互为螺旋副。
手动钢制闸门传动螺杆简介
传动用螺杆应按工作开启和关闭力设计，其拉伸、压缩和剪切强度的安全系数不小于5，螺杆的柔度不大于200。
手动钢制闸门楔紧装置简介
1，在闸门二侧必须设置可调节的楔紧装置。楔紧副(如楔块与楔块、楔块与偏心销等)两楔紧面的表面粗糙度不大于3.2μm。
2，楔紧件用螺钉(螺柱)分别固定在门板及门框上。
翻板闸门:对技术任务书的某些内容进行审查和修正；翻板闸门基本原理：水力自控翻板闸门它是利用水力和闸门重量平衡的原理，增设阻尼反馈系统来达到闸门随上游水位升高，而逐渐开启泄流；上游水位下降，而逐渐回关蓄水，使上游水位始终保持在要求的范围内（即上游正常水位）。举个例来说，连杆滚轮式翻板闸门是一种双支点带连杆的闸门，它是根据闸前水位的变化，依靠其水力平衡作用自动控制闸门开启和关闭，在运行过程中无撞击和拍打的一种翻板闸门。此种闸门由门叶、支腿、支墩、滚轮，连杆等部件组成。当上游来流量加大，门上游水位抬高，动水压力对支点的力矩大于门重与摩阻力对支点的力矩时，闸门自动开启到一定倾角，直到在该倾角下动水压力对支点的力矩等于门重对支点的力矩，达到该流量下的新的平衡。流量不变时，开启角度也不变。而当上游流量减少到一定程度，使门重对支点的力矩大于动水压力与摩阻力对支点的力矩时，水力自控翻板闸门可自行回关到一定倾角，达到该流量下的新的平衡。因此，水力自控翻板闸门具有不需启闭机械及相应设施、不需人为操作，完全由水流及时自动控制的特点。
我公司长期提供【钢制叠梁门钢制叠梁闸门钢制叠梁闸门的作用】，如果您对我们的【钢制叠梁门钢制叠梁闸门钢制叠梁闸门的作用】感兴趣，请随时拨打下方的电话，点击留言或QQ与我交谈。联系我时，请说明是在供应商网上看到的，谢谢！
