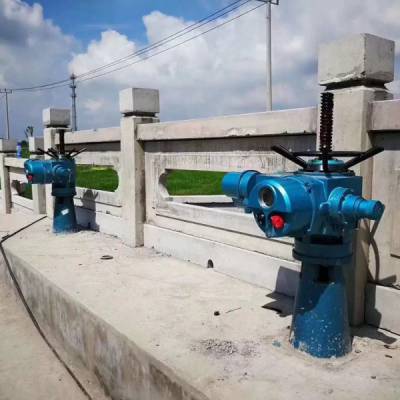

ql-s双吊点手摇式螺杆式启闭机规格为2×3t--2×30t，此启闭机为2×8t。螺杆长度为2*4米。如有需要可配电动机，如需其他规格型号，请致电洽谈，按需定做。本系列启闭机按吊点数分为单吊点和双吊点两种型号，按驱动方式分为手动、电动和手电两用三种形式，一般启闭容量超过600kn(单机)时不再配置手动机构。我公司生产的ql型系列启闭机启门为3kn-650kn，超过650kn(单机)时可特殊设计。
l、型号说明：等同采用水利标准统一标准型号标识(下同)

2、本系列启闭机未作特殊设计时，不能作斜吊运行。
3、手电30kn以上的启闭机可增设行程限位装置，作极限运行保护。手动启闭机均设有限运盘，作为下降极限位置控制。
4、闸门吊耳部分应根据启闭机螺杆外形设定。特殊情况定货前应声明。
5、选用时应提前声明：
a、螺杆总长，螺纹长度，吊点中心距(双吊点式)

b、加长螺杆部分以及有无分段要求等

c、特殊电气控制要求
d、是否需增设螺杆保护装置，若有，提供相关图纸或位置布置图

e、其他特殊要求
6、启闭机基础布置图仅供水工建设时参考，如有特殊要求，本公司可以变更，地脚螺栓随机供应。
7、润滑油由用户自备。
8、选购件名录(另计价)：
a、螺杆保护装置；销轴

b、加长螺杆部分

c、 特殊电气控制要求

d、基础部分更改

e、过载保护器

f、数显高度控制仪
g、其它有异于本公司产品系列的变更
9、产品主要技术参数以及特性值，以订货前公司给出值为准，如有变更，恕不另外通知。
10、设备重量仅供需方设计时参考，不作为用户收货依据。

结构说明及工作原理
　　本机主要由下列部分组成；
　　（1）主减速箱2件；
　　（2）副减速箱1件；
　　（3）传动轴；
　　（4）联轴器；
　　（5）防护罩；
　　（6）丝杆；
　　（7）高度指示器；
　　（8）手轮；
　　该机主副减速箱通过螺栓安装在与闸门吊点相对应的机架型钢上,其它机构均安装在主副减速箱上。它通过摇动手柄，带动锥齿轮-传动轴-锥齿轮将动力传到时丝杠母上，丝杠母带动丝杆，从而带动闸门上升或下降。主传动箱设有闸门启升高度指示器，通过指示器读数可知道闸门启闭高度。启落闸门前,应将高度指示器指针调整到合适位置。
　　4、制造主要
　　整个启闭机按"水利水电工程式启闭机制造安装及验收规范SL381-2007"制造。
　　5、安装和试运行
　　根据"水利水电工程式启闭机制造及验收规范SL381-2007"中规定，在安装前应对启闭机质量进行***检查。
　　5.1检查是否因运输过程中有损伤；
　　5.2 检查启闭机各部件装配质量是否符合要求；
　　5.3检查启闭机基础点中心线位置是否；
　　5.4基础工程质量是否稳固；
　　5.5启闭机各部位检查合格后，进行安装操作。启闭机固定其位置时，先将启闭机的螺杆孔中心与闸门轴心调整到一直线上，然后将丝杆插入闸门吊耳，再用穿销连接，使两者位于同一铅垂线上，再将启闭机与支座用螺栓固定。
　　5.6启闭机的丝杆与闸门连接后，检查各部位是否全部安装到位，方可试用启闭机，在一般情况下，启动如不灵活，可微调启闭机的位置，感觉轻松灵活后方可固定。
　　5.7手轮顺时针旋转为关闭闸门，逆时针为开启闸门。
　　5.8启闭机运行
　　5.8.1调整高度指示器***位置；
　　5.8.2检查减速箱是否漏油及各部位是否按规定要求注入润滑油或润滑脂；
　　5.8.3手动一周力度是否基本，中途是否有卡阻；
　　5.8.4起落时各机械运转部分不得有冲击声；
　　5.8.5检查各部位正常后进行闸门的启闭运行。
　　6.维护和保养
　　6.1***紧固件不得有松动现象；弹簧垫圈整圈与螺母及零件支承面相接触；
　　6.2定期检查并注意更换润油或润滑脂，确保各润滑部件具有良好的润滑程度；
　　6.3每隔一年对减速箱内的齿轮油化验一次，如不符合应更换，滑动轴承磨损过大时应及时更换；
