铸铁镶铜方闸门又名铸铁方闸门，方闸门，主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通 用标准和美国AWWA标准设计生产。它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并 经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。

型号规格】方闸门 明杆式 ZMF DN200～DN2500mm

广泛用于城市给水排水、冶金、石油、化工、灌溉，电力、纺织等行业水处理构筑物上，以实现流量和液面水位的控制是给排水和污水处理的重要设备之一。也适用于管道口和交汇窟井，沉沙池、沉淀池、引水渠、泵站进水口等处。本产品主要由闸座、闸板、铜板密封圈、调节楔块，以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便，其结构型式有方形、矩形、圆形。
产品规格：300×300～3000*5000结构形式：明杆式、双向承压式
安装形式：墙靠式、法兰式

驱动方式：手轮式、手摇式、手电两用启闭机
适用介质：污水、海水、清水
结构及特点：闸门由闸板、闸框、压板、止水销、吊鼻等组成。
按结构形式分为：PGZ整体式和组合式两种。
闸门在启闭机的作用（手动和电动）下，使闸板在闸框的止水面上上下下滑动，完成开
放和关闭的过水孔口，闭紧止水销可使止水面有效贴合，以***中水效果，实现良好的
止水目的。每米长度的渗水量不超过0.03升/秒。 【性能指标】
a)铸铁镶铜闸门（又名铸铁闸门）密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。
b)密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m 。
c)公称压力≤0.1Mpa；密封试验压力0.1Mpa。
d)铸铁镶铜闸门（又名铸铁闸门）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10
e)铸铁镶铜闸门（又名铸铁闸门）安装位置：正常状态下正向迎水、处于铅垂状态。
f)工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m
g)启闭速度：不小于0.2m/min，不大于1.5m/min。
h)铸铁镶铜闸门（又名铸铁闸门）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。
产品特点：铸铁镶铜闸门（又名铸铁闸门）采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。
1.铸铁镶铜闸门（又名铸铁闸门）由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 (对中小口径的闸门，其导轨可与门框浇注成一体)，导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故铸铁镶铜闸门（又名铸铁闸门）密封性好。
3.铸铁镶铜闸门（又名铸铁闸门）采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。
4.品种规格齐全，适应性广。

主要产品有：
1.铸铁闸门有PZ，ZMQY，ZMQF，PGZ等多种型号分别为：镶铜闸门，拱形闸门，平板平面闸门，组装闸门，双面止水闸门。铸铁闸门及钢结构平面滑动定轮闸门，规格型号分别为0.2M＊0.2M??8M＊10M等，同时生产水利水电工程用各种规格型号橡胶止水，并可根据用户的特殊需求生产各种异型闸门；

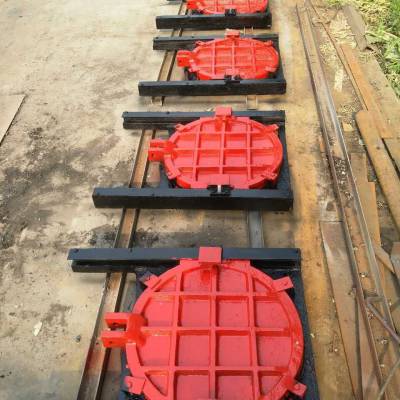

2.浮箱式铁铸拍门、浮箱式玻璃钢拍门、浮箱式钢制拍门、浮箱玻璃钢拍门、不锈钢拍门、碳钢拍门、园形铸铁拍门、方形铁铸拍门、复合材料拍门、玻璃钢拍门、高密度聚乙烯拍门；
3.LQ型0.3T?50T单，双吊螺杆式启闭机，具有手电两用，手推，手扳，手摇带锁及全封闭等形式。卷扬机有QPQ，QPK，QHQ，5T?125T固定，移动，单吊点和双吊点；
一、铸铁镶铜方闸门产品概述：
1.铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸 铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开 启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。
3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。
4.品种规格齐全，适应性广。
5.与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮 蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。三、型号与规格：
1、方闸门：明杆式 ZMF DN200～DN2500mm
四、铸铁镶铜方闸门主要性能指标：
a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米长度渗水量：正向≤0.7L/min ·m   反向≤1.25L/min ·m       c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。
d）工作环境：温度-20℃～120℃   湿度：95%    工作介质：水与污水PH值：5～10
e）安装位置：正常状态下正向迎水、处于铅垂状态。
f）工作水头：单向受压：正向：10m   反向：5m   双向受压：均为10m
g）启闭速度：不小于0.2m/min，不大于1.5m/min。       h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。
